CCD 自动定位 精密整枚贴合机

CCD自动定位 精密整枚贴合机
* 触摸屏及LCD生产过程中软膜到硬板
* 软膜到软膜的贴合
* 触摸屏上下ITO膜的贴合
* 触摸屏到硬保护板的贴合
* 偏光片到玻璃的贴合

详细介绍

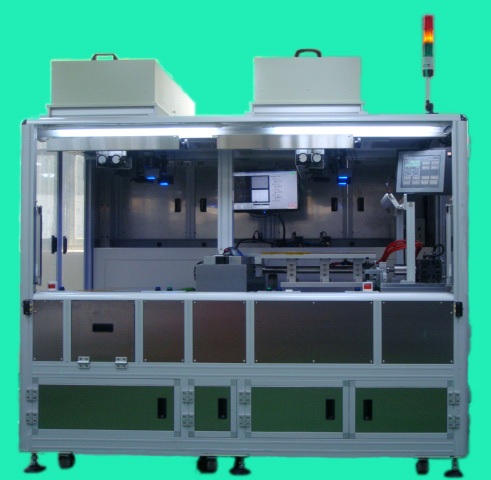

CCD自动定位 精密整枚贴合机
采用X、Y1、Y2自动对位机构，高精度贴合，四个高分辨率CCD定位，可对应多种尺寸规格实现高精度，成批次贴合。将产品放置于上下吸盘，将靶标移至镜头视野范围，一键启动，Q轴自动翻转180°，X、Y1、Y2轴自动调整对位后，A轴向右运动，下吸盘倾角气缸启动，滚轮压制产品，完成贴合。配备安全光栅，确保操作人员安全.
      调整范围: X、Y1、Y2各10mm
有效贴合尺寸: 最大H550mm W550mm
      贴合精度: ±0.05mm
      贴合时间: 最快18S/枚
           CCD: 200M pixel
滚轮移动速度:0～400mm/S
选配安全光栅:500mm（有效高度）
重复定位精度:X、Y1、Y2：0.01mm
